摆线针轮减速机的原理、主要特点和结构

产品概述:
摆线针轮减速机的原理、主要特点和结构

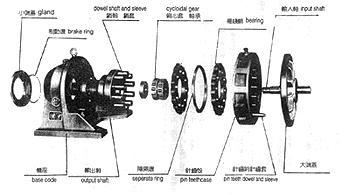

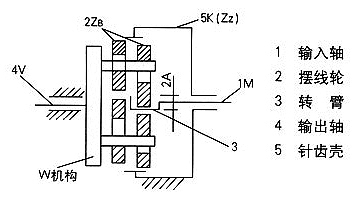

  摆线针轮减速机是一种采用K-H-V少齿差行星传动原理的新颖传动装置。广泛应用于纺织印染、轻工食品、冶金矿山、石油化工、起重运输及工程机械等领域中的驱动和减速装置。 (参见下图:太阳轮(针齿轮)Zz与行星轮(摆线轮)ZB的齿数差为1,即Zz-Zb=1)
本厂生产的摆线针轮减速机质量优良、性能可靠、规格齐全、价格合理。

其传动过程如下:

行星摆线针轮减速机全部传动装置可分为三部分:输入部分、减速部分、输出部分。
在输入轴上装有一个错位180°的双偏心套,在偏心套上装有两个滚柱轴承,形成H机构,两个摆线轮的中心孔即为偏心套上转臂轴承的滚道,并由摆线轮与针齿轮上一组环形排列的针齿轮相啮合,以组成少齿差内啮合减速机构,(为了减少摩擦,在速 比小的减速机中,针齿上带有针齿套)。
当输入轴带着偏心套转动一周时,由于摆线轮上齿廊曲线的特点及其受针齿轮上针齿限制之故,摆线轮的运动成为即有公转又有自转的平面运动,在输入轴正转一周时,偏心套亦转动一周,摆线轮于相反方向上转过一个齿差从而得到减速,再借助W输出机 构,将摆线轮的低速自转运动通过销轴,传递给输出轴,从而获得较低的输出转速。



主要特点

⊙高速比和高效率
高级传动,就能达到1:87的减速比,效率在90%以上,如果采用多级传动,减速比更大。
⊙结构紧凑体积小
由于采用了行星传动原理,输入轴与输入轴在同一轴心上,所以结构紧凑,体积小。
⊙运转平稳噪声低
摆线针齿啮合齿数较多,重叠系数大以及具有机件平稳的机理,使振动和噪声限制在最小程度。
⊙使用可靠、寿命长
因主要零件采用轴承钢,经淬火处理(HRC58-62)获得高强度,并且部门传动接触采用了滚动摩擦,所以经久耐用寿命长。
⊙设计合理,维修方便,容易分解安装,最小零件个数以及简单的润滑,使摆线针轮减速机深受用户的信赖。
