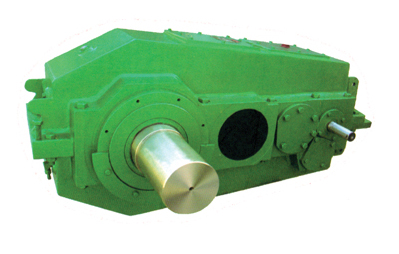

| QY、QYS、QYD系列减速 |
 |
|
|
| 产品概述： |
| 1、减速器的分类、应用范围 |
QY型系列减速器包括QYS型(三支点)和QYD型(底座式)两个系列起重机用硬齿面减速器。它有三级、四级和三四级结合型三种.
此减速器主要用于起重机各有关机构，也可用于运输、冶金、矿山、化工及轻工等机械设备的传动中。其工作条件为：
1)齿轮圆周速度不大于20min；
2)高速轴转速不大于1500r/min；
3)工作环境温度为-40℃- +45℃；
4)可正反两向运转。 |
| 2、性能特点 |
考虑起重机各机构的工作特点、传动比范围、进一步提高产品性能，采用较少规格满足用户多方面的要求，其特点为：
1)承载能力高。齿轮采用渗碳、淬火、磨齿加工，承载能力比调质滚齿的软齿面和中硬齿面齿轮减速器有大幅度提高。
2)体积小、重量轻。与软齿面和中硬齿面减速器相比．相同承载能力减速器可降低2-4个相当机座号。
3)效率高、噪声低、振动小。采用磨齿加工提高了精度等级，齿轮又进行了修缘，每级齿轮的综合效率为0.98，振动和噪声显著降低。
4)采用多级数，减少单级速比。可拉开中心距，降低减速器整机高度，满足起重机各机构的要求；减速器的最大公称传动比达到400，满足了慢速起重机的要求。
5)三支点减速器，可立式、卧式、甚至偏转一定角度安装，方便灵活。
6)本系列减速器有三四级结合型(即三级的装配型式，四级的传动比)为慢速起重机的通用化提供前提。 |
|
5、轴端型式
|
高速轴端采用圆柱轴伸，平键联接。
低速轴端有三种型式：
a. P型：圆柱轴伸，平键、单键联接；
b. H型：圆柱轴伸，渐开线花键联接；
c. C型：齿轮轴端(仅名义中心距为180-560mm的减速器具有齿轮轴端)。 |
| 标记示例： |
|
1)名义中心距a1=315。公称传动比i=56．装配型式为m，低速轴端为花键轴伸，起重机
用三支点硬齿面三级减速器。
标记为：减速器QY3S315-56ⅢH。
2)名义中心距a1=450，公称传动比i=280，装配型式为n，低速轱为齿轮轴端。起重机
用底座式硬齿面四级减速器。
标记为：减速器QY4D450-280ⅡC。
|
